Macam-Macam Topologi Jaringan Komputer Beserta Gambarnya



Seperti yang sudah pernah saya posting sebelumnya,  Berikut ini adalah penjelasan macam-macam topologi jaringan komputer beserta gambarnya, serta penjelasan kelebihan dan kekurangannya:

1. Topologi Ring

Topologi ring atau sering disebut dengan topologi cincin merupakan suatu topologi jaringan yang dipakai untuk menghubungkan sebuah komputer dengan komputer lainnya dalam sebuah rangkaian yang berbentuk melingkar seperti cincin. Jenis topologi jaringan ini umumnya hanya menggunakan LAN card agar masing-masing komputer terkoneksi.

Gambar Topologi Ring

Jenis topologi ini paling banyak digunakan di lingkungan perkantoran atau perusahaan. Secara umum, topologi ring memiliki karakteristik khusus, yaitu menggunakan kabel tipe UTP dan Patch Cable yang membentuk jaringan seperti lingkaran dan terdiri dari beberapa node yang disusun secara seri.

Adapun cara kerja topologi jaringan ring adalah sebagai berikut:

• Masing-masing node pada sentral terdapat penguat sinyal di kedua sisinya. Dengan begitu, maka setiap perangkat akan saling menguatkan sinyal.
• Proses penerimaan dan penerusan sinyal dibantu oleh sebuah token. Alat bernama token ini juga berfungsi sebagai pengantar data ketika dibutuhkan oleh sebuah node.

Kelebihan dan Kekurangan Topologi Ring

Kelebihan Topologi Ring:

• Biaya untuk instalasinya cenderung murah
• Performa koneksi cukup baik
• Proses instalasi dan konfigurasi cukup mudah
• Implementasinya mudah dilakukan

Kekurangan Topologi Ring:

• Jika terjadi masalah, troubleshooting jaringan ini terhitung rumit
• Pada jaringan ini tabrakan arus data sangat rentan terjadi
• Koneksi pada jaringan akan terputus jika salah satu koneksi bermasalah

2. Topologi Bus

Topologi bus adalah topologi jaringan yang lebih sederhana. Pada umumnya topologi jaringan ini dilakukan pada installasi jaringan berbasis kabel coaxial.

Topologi ini memakai kabel coaxial pada sepanjang node client dan konektor. Jenis konektor yang digunakan adalah BNC, Terminator, dan TBNC.

Gambar Topologi Bus

Jenis topologi ini biasanya digunakan untuk jaringan komputer perusahaan dengan skala kecil. Karakteristik khusus topologi bus yaitu penggunaan kabel tunggal yang terbentang di sepanjang jaringan dan berfungsi sebagai kabel utama (backbone).

Adapun cara kerja topologi bus adalah sebagai berikut:

• Setiap perangkat komputer terhubung dengan kabel utama (backbone) dimana masing-masing komputer dapat saling berkirim dan menerima paket data.
• Proses pengiriman paket data antar komputer hanya dapat dilakukan ketika kabel utama dalam keadaan bebas dimana komputer lain sedang tidak melakukan pertukaran data.
• Pengiriman data dari suatu komputer ke komputer lainnya dilakukan dengan menggunakan sinyal yang tersebar di kabel jaringan. Hanya komputer dengan IP atau alamat MAC yang sama dengan yang dituju yang akan menerima sinyal.

Kelebihan dan Kekurangan Topologi Bus

Kelebihan Topologi Bus:

• Kemudahan dalam penambahan client atau workstation baru
• Mudah digunakan dan sangat sederhana
• Biaya instalasi murah karena kabel yang digunakan sedikit

Kekurangan Topologi Bus:

• Sering terjadi tabrakan arus data
• Proses pengiriman dan penerimaan data kurang efisien
• Topologi bus yang lama sulit untuk dikembangkan
• Jika ada masalah pada kabel, misalnya terputus, maka komputer workstation akan terganggu.

3. Topologi Star

Topologi star atau disebut juga dengan topologi bintang adalah topologi jaringan berbentuk bintang dimana pada umumnya memakai hub atau switch untuk koneksi antar client. Topologi jaringan komputer ini paling sering digunakan saat ini karena memiliki banyak kelebihan.

Gambar Topologi Star

Jenis topologi ini juga cukup banyak digunakan di perkantoran atau perusahaan dengan skala kecil dan menengah. Karaktersitik khusus dari topologi star adalah adanya satu jaringan yang berfungsi sebagai pusat segala aktivitas, dimana setiap komputer host memiliki kabel tersendiri yang terkoneksi langsung dengan perangkat pusat hub dengan sistem point-to-point.

Adapun cara kerja topologi star adalah sebagai berikut:

• Beberapa jaringan komputer terhubung dengan pusat (hub atau switch) dimana jaringan pusat tersebut berfungsi sebagai server sentral.
• Perangkat pusat hub atau switch akan menyimpan daftar Content Addressable Memory (CAM) pada memorinya. CAM akan menyimpan semua alamat perangkat komputer yang terhubung dengan switch.

Kelebihan dan Kekurangan Topologi Star

Kelebihan Topologi Star:

• Jaringan topologi ini tetap berjalan baik walaupun salah satu komputer client bermasalah
• Tingkat keamanan data pada topologi ini cukup baik
• User lebih mudah mendeteksi masalah pada jaringan
• Lebih fleksibel

Kekurangan Topologi Star:

• Topologi ini terhitung mahal karena menggunakan cukup banyak kabel
• Seluruh komputer dalam jaringan ini akan bermasalah jika hub atau switch mengalami masalah
• Topologi star sangat tergantung pada terminal pusat.

4. Topologi Mesh

Topologi jaringan mesh (jala) adalah suatu topologi jaringan dimana setiap perangkat komputer saling terhubung secara langsung (dedicated link). Topologi mesh biasanya digunakan untuk rute yang banyak dengan menggunakan kabel tunggal sehingga proses pengiriman data menjadi lebih cepat tanpa melalui hub atau switch.

Gambar Topologi Mesh

Jenis topologi jaringan komputer ini biasanya digunakan pada jaringan yang memiliki perangkat komputer sedikit. Pada topologi ini, koneksi antar komputer terhubung secara langsung sehingga meningkatkan kecepatan proses transfer data karena tidak ada perantara.

Adapun cara kerja topologi mesh adalah sebagai berikut:

• Setiap node dalam jaringan komputer terhubung secara langsung ke node yang dituju dengan menggunakan kabel.
• Proses transfer data antar perangkat komputer berlangsung lebih cepat karena terhubung langsung dengan menggunakan kabel.

Kelebihan dan Kekurangan Topologi Mesh

Kelebihan Topologi Mesh:

• Bandwidth limit nya cukup besar
• Security data pada topologi ini sangat baik
• Tidak terjadi tabrakan arus data karena jalur pengiriman data sangat banyak

Kekurangan Topologi Mesh:

• Kabel yang dibutuhkan jumlahnya banyak
• Biaya installasi topologi mesh sangat mahal karena menggunakan banyak kabel
• Installasinya sangat rumit

5. Topologi Tree

Topologi tree atau topologi pohon adalah hasil penggabungan dari topologi bus dan topologi star. Topologi jaringan berbentuk tree pada umumnya dipakai untuk interkoneksi antara hirarki dengan pusat yang berbeda-beda.

Gambar Topologi Tree

Jenis topologi jaringan ini memiliki karakteristik khusus, yaitu adanya kabel utama sebagai penghubung beberapa hub pada jaringan star, memiliki hierarki, dan memiliki hub sebagai server pusat yang mengatur arus data.

Kelebihan dan Kekurangan Topologi Tree

Kelebihan Topologi Tree:

• Dapat dan mudah dikembangkan menjadi topologi jaringan yang lebih luas
• Susunan topologi ini terpusat secara hirarki sehingga pengaturan data menjadi lebih mudah

Kekurangan Topologi Tree:

• Topologi tree memiliki kinerja jaringan yang lambat
• Penggunaan kabel yang sangat banyak sehingga biaya installasinya mahal
• Kabel backbone merupakan sentral dari topologi ini
• Bila komputer bagian atas bermasalah, maka komputer bagian bawah juga akan bermasalah

6. Topologi Peer to Peer

Topologi peer to peer adalah bentuk jaringan komputer yang sangat sederhana karena hanya menghubungkan 2 komputer dengan menggunakan sebuah kabel. Pada umumnya topologi peer to peer memakai satu kabel saja untuk menghubungkan kedua komputer agar bisa saling berbagai data.

Gambar Topologi Peer to Peer

Jenis topologi yang satu ini adalah yang paling sederhana karena hanya menghubungkan dua buah perangkat komputer tanpa adanya server khusus. Dalam hal ini, masing-masing komputer dalam jaringan ini dapat berfungsi sebagai server ataupun client secara bergantian.

Kelebihan dan Kekurangan Topologi Peer to Peer

Kelebihan Topologi Peer to Peer:

• Biaya installasi sangat murah
• Proses installasi mudah
• Setiap komputer dapat berperan sebagai server atau client

Kekurangan Topologi Peer to Peer:

• Topologi ini sangat sulit dikembangkan
• Security dalam topologi ini sering bermasalah
• Proses troubleshooting termasuk rumit

Baca juga: Pengertian Topologi Peer to Peer

7. Topologi Linier

Topologi linier atau sering disebut dengan topologi bus berurut atau topologi runtut. Topologi ini umumnya hanya memakai satu kabel utama sebagai konektor masing-masing titik sambungan pada setiap komputer.

Gambar Topologi Linier

Karakteristik khusus pada jenis topologi ini adalah penggunaan konektor BNC dan kabel RJ 58 dimana skema jaringannya mirip seperti topologi bus.

Kelebihan dan Kekurangan Topologi Linier

Kelebihan Topologi Linier:

• Mudah dikembangkan
• Penggunaan kabel sedikit
• Tata letak topologi linier sederhana dan mudah
• Topologi ini tidak membutuhkan kendali sentral

Kekurangan Topologi Liner:

• Kepadatan trafik data cukup tinggi
• Security data tidak terjamin

Baca juga: Pengertian Topologi Linier

8. Topologi Hybrid

Topologi Hybrid adalah gabungan dari beberapa topologi yang berbeda dan membentuk jaringan baru. Dengan kata lain, jika ada dua atau lebih topologi yang berbeda terhubung dalam satu jaringan maka topologi jaringan tersebut akan membentuk topologi hybrid.



Gambar Topologi Hybrid

Umumnya, jenis topologi ini digunakan ketika suatu perusahaan diambil alih oleh perusahaan lainnya sehingga jaringan komputer di dalam perusahan tersebut mengalami perubahan dengan membentuk jaringan baru.

Kelebihan dan Kekurangan Topologi Hybrid

Kelebihan Topologi Hybrid:

• Topologi ini sifatnya fleksibel
• Penambahan koneksi lain pada topologi ini menjadi sangat mudah

Kekurangan Topologi Hybrid:

• Proses installasi dan pengaturannya cukup rumit
• Manajemen pada topologi hybrid sangat sulit dilakukan
• Biaya untuk membuat topologi ini cukup mahal

Cara instalasi Kabel Straight dan Crossover

Tugas Jaringan Komputer Pertemuan 4

Disimak langsung videonya

Selamat Menonton



Afria Pratama

12183768

12.4D.01

Tugas Pertemuan 3 Jaringan Komputer

Pengertian Repeater

     Secara bahasa, kata Repeater berasal dari bahasa Inggris “Repeat” yang memiliki arti pengulangan. Secara terminologi, definisi repeater yaitu pengulang kembali, atau secara lengkapnya yaitu alat yang berfungsi untuk mengulang atau meneruskan kembali signal ke area sekitar perangkat ini dengan lebih mudah.

      Definisi repeater yaitu suatu alat atau perangkat yang mempunyai fungsi untuk menyebarkan jangkauan sinyal. Sinyal Wifi yang belum terjangkau oleh sinyal dari server, yang mana tujuan hal itu adalah untuk menangkap sinyal Wifi.

Fungsi Repeater antara lain yaitu:

• Untuk mengcakup daerah yang lemah sinyal dari server (pemancar)
• Untuk memudahkan akses sinyal Widi yang dari server.
• Untuk meluaskan jangkauan sinyal dari server atau pemancar.
• Mengcover berbagai wilayah minim signal dari server
• Meneruskan dan memaksimalkan signal
• Memudahkan proses pengiriman dan penerimaan data
• Meminimalisir penggunaan kabel jaringan

Pemakaian repeater antara dua segmen atau lebih segmen kabel LAN yang harus digunakan protocol physical layer yang sam antara segmen kabel itu. Diantara contohnya dengan repeater dapat menghubungkan dua buah segmen kabel Ethernet 10BASE2.

Jenis-Jenis Repeater

Adapun jenis-jenis repeater antara lain yaitu:

• Telephone Repeater
  Telephone Repeater merupakan jenis repeater yang dipasang di saluran telepon dengan sinyal yang akan terdegradasi karena jarak tempuh yang jauh menjadikan sinyal yang diterima oleh para user telepon bisa lebih jepas.
• Optical Communications Repeater
  Optical Communications repeater merupakan jenis repeater yang fungsinya menguatkan jangkauan sinyal pada kabel serat optik (fiber optic cable). Di jenis repeater ini, dalam serat kabel optik ada informasi digital secara fisik berwujud sebagai light pulses (pulsa cahaya) yang terbuat dari foton yang bisa tersebar secara mengacak dalam kabel serat optik.
• Radio Repeater
  Radia repeater merupakan jenis repeater yang fungsinya untuk menguatkan sinyal radio. Pada umumnya, jenis repeater ini mempunyai satu antena yang fungsinya dan juga secara receiver dan transmitter.

Cara Kerja Repeater

    Fungsi repeater yaitu untuk menyebarluaskan jangkauan jaringan Wifi. Hal ini dapat dijalankan dengan cara menerima sinyal data dan kemudian dipancarkan lagi.

     Sebelum dipancarkan kembali, sinyal itu sudah masuk ke repeater yang dikuatkan terlebih dahulu dengan kedua komponen dasarnya yang bertugas untuk menerima data sinyal dari transmitter dan yang kedua memancarkan kembali data sinyal itu.

    Sesudah menerima data sinyal dari transmitter, repeater akan menjalankan perubahan frekuensi menjadikan bisa mengeluarkan manfaat untuk sinyal data yang dipancarkan dapat menjadi lebih kuat. Untuk itu, sinyal juga akan menjadi lebih kuat dan mempunyai cakupan yang lebih luas.

     Proses seperti itu, repeater mempunyai dua sistem yanag sering dipakai. Sistem repeater dalam jaringan dinamakan dengan analog repeater dan digital repeater.

     Makna dari analog repeater yaitu sistem repeater yang mengirimkan sinyal data berupa data analog. Analog repeater mengkonsumsi daya listrik sesuai dengan amplitudo atau besaran yang dikirimkan. Sedangkan untuk digital repeater mengirimkan sinyal data berupa bentuk digital. Data seperti itu dikirimkan berupa binary dengan diwakili oleh angka 1 dan 0 dan serta ada proses tambahan.

Kelebihan dan Kekurangan Repeater

Kelebihan dari repeater antara lain:

• Sebuah perangkat digital yang memperkuat, membentuk ulang, atau membuat kombinasi dari salah satu fungsi pada sinyal input digital pada transmisi ulang.
• Repeater bekerja pada sinyal sinyal fisik yang sebenarnya, sehingga jangan mencoba untuk menginterpretasikan data yang dikirim
• Bisa menguatkan sinyal
• Repeater bekerja di lapisan fisik, dilapisan pertama dan model OSI
• Sebuah analog perangkat yang menguatkan input sinyal terlepas dari alam (analog atau digital)
• Kekurangan Repeater

Sedangkan kekurangan dari repeater antara lain:

• Tembaga untuk serat
• Memanjangkan jarak fisik perangkat jaringan
• Repeater harus diletakkan pada tempat yang tinggi
• Tidak untuk secara serius mempengaruhi kinerja jaringan khusus tersambug dengan media yang berbeda




  Pengertian Bridge

      Bridge adalah alat yang mampu menghubungkan jaringan komputer LAN yang berbeda. Bridge memungkinkan sekali untuk dilakukannya koneksi jaringan komputer semisal Ethernet dengan fast Ethernet, ataupun segala tipe jaringan yang serupa maupun sama namun dalam wilayah LAN yang berbeda.

       Alat ini, bridge, melakukan pekerjaannya di dalam data link layer model OSI (Open System Interconnection). Oleh sebab itu, bridge sangat dimungkinkan untuk bisa menyambungkan jaringan komputer yang menggunakan transmission mode atau medium access control yang tidak sama atau berbeda-beda.

fungsi bridge yang dapat Anda jadikan referensi.

• Menghubungkan dua buah jaringan komputer LAN yang sejenis sehingga mempunyai jaringan LAN yang lebih berkapasitas besar melalui ketentuan LAN yang dikonfigurasi sebelumnya tanpa bridge.
• Mengoneksikan beberapa jaringan komputer yang terpisah, baik itu dari tipe jaringan yang sama maupun yang berbeda-beda.
• Bisa juga berfungsi sebagai router pada jaringan komputer yang terbilang luas, pada bagian ini sering dinamakan dengan istilah ‘bridge router’.
• Mengcopy atau menyalin frame data dari sebuah jaringan ke jaringan yang lain, dengan alasan jaringan tersebut tetap terhubung.

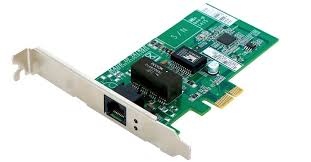

NIC ( Network Interface Controller )

     Mungkin banyak juga dari anda yang belum mengetahui apa itu NIC. NIC merupakan kependekan dari Network Interface Card. Nah, dari namanya saja, sudah jelas terlihat bahwa perangkat keras ini merupakan salah satu perangkat keras jaringan yang sangat penting dan vital di dalam sebuah jaringan komputer.

     NIC merupakan sebuah perngkat keras jaringan, yang secara fisik berbentuk seperti sebuah kartu ekspansi, yang memungkinkan setiap komputer dapat terhubung dengan suatu jaringan dengan menggunakan kabel jaringan. NIC (Network Interface Card) ini juga memiliki beberapa istilah lainnya, seperti Kartu Jaringan (Network Card), LAN Card.

    Berikut ini fungsi-fungsinya:

• Sebagai media pengirim data ke komputer lain di dalam jaringan.
• Untuk mengotrol data flow antara komputer dan sistem kabel.
• Untuk menerima data yang dikirim dari komputer melalui kabel, lalu diterjemahkan kedalam bitagar dapat dimengerti oleh komputer

Jenis – Jenis dari NIC

   Network Interface Card pada dasarnya terbagi menajdi dua jenis. Berikut ini adalah kedua jenis Network Interface Card :

1. Network Interface Fisik / Physica

       Sesuai dengan namanya, Network Inteface card fisik merupakan sebuah Network Interface yang dapat didefinisikan secara fisik, berbentuk kartu dan ditancapkan pada slot di dalam motherboard. NIC fisik inilah yang biasa kita gunakan sehari – hari, yang memiliki port RJ – 45 untuk mengkoneksikan sebuah komputer ke dalam jaringan menggunakan kabel.

2. Network Interface Logis / Logical

       Berbeda degan NIC fisik, NIC logis merupakan sebuah Network Intrface Card yang tidak dpat didefinisikan secara fisik. Itu artinya, NIC Logis merupakan sebuah software atau sebuah program yang dibuat untuk mendefinisikan dirinya seolah – olah menjadi sebuah Network Interface Card.
